Rozvaděč instalační na omítku 760x600x250 plech.dv

Rozvaděč instalační na omítku 760x600x250 plech.dv
Silový rozvaděč instalační SDA
Rozvaděčové skříně pro realizaci domovních rozvodů. Provedení k montáži pod omítku nebo na stěnu.

Vylamovací záslepky

• Ve stěnách rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami.

Zámek dveří

• Nejenom trojhran, ale i několik variant zámků umožňuje bezpečné uzavření dveří.

DIN lišta

• Samostatně odnímatelný nejenom kryt, ale i celá DIN lišta. Tuto je možné nahradit záslepkou. DIN lišty jsou součástí balení.

Montážní otvory

• Přímo ve skeletu skříně jsou připraveny otvory pro snadnou montáž.

Typ

• SDA-076060025-XCX

Počet modulů

• 5 x 24

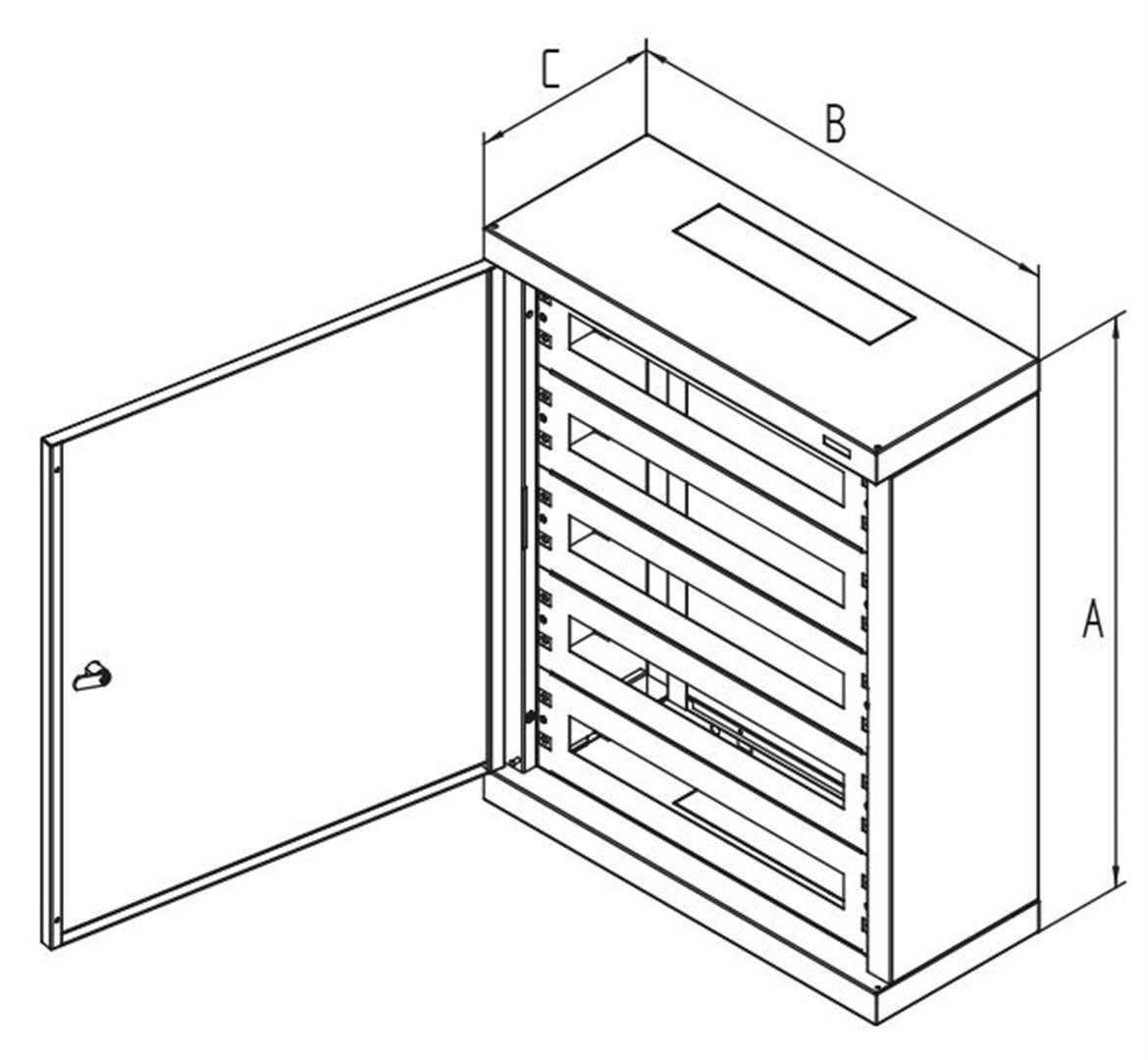

A (mm)

• 760

B (mm)

• 600

C (mm)

• 250

Rozptyl tepla [W] *

• 188

Hmotnost brutto (kg)

• 23,9

Hmotnost netto (kg)

• 23,2

SPECIFIKACE

• Silový nástěnný rozvaděč s krytím IP 30/ IK 07.
• Rozvaděč se věší přímo na zeď (SDA), ve variantě pod omítku (SCA) se instaluje do připraveného otvoru ve zdi.
• Volitelnou součástí rozvaděče jsou šrouby pro plombování.
• Konstrukce rozvaděče:

- svařovany´ skelet z plechu tloušťky 1 mm
- celoplechová dvířka z tloušťky 1 mm

• Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Po obvodu rozvaděče jsou záslepky k vylomení.
• Maximální dovolené zatížení - rozvaděče 30 kg, dveří 4 kg.
