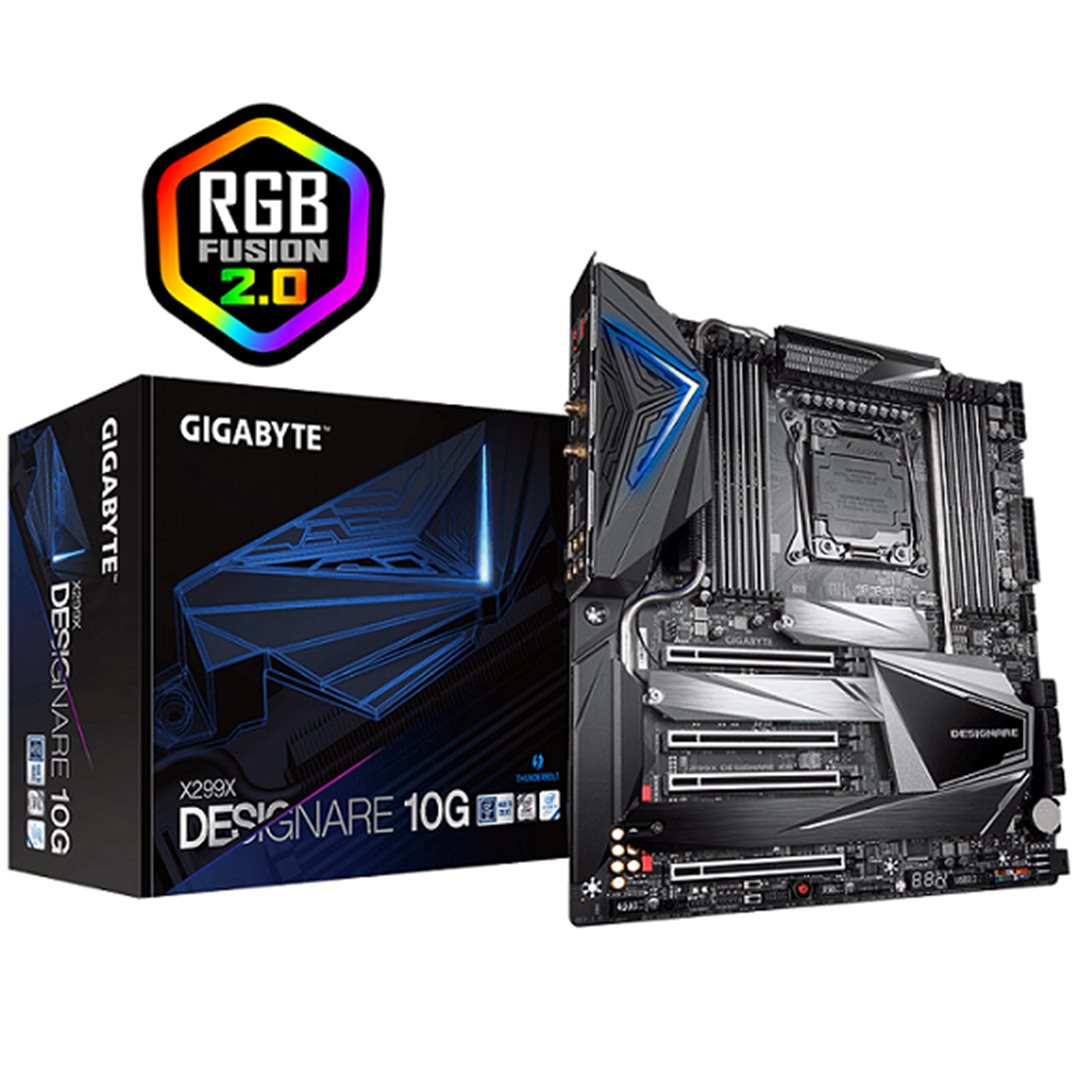

GIGABYTE X299X DESIGNARE-10G (rev. 1.0)

• Podpora procesorů Intel® Core™ X
• Čtyřkanálový paměťový řadič pro Non-ECC Unbuffered DDR4, 8 DIMM slotů
• 12fázové digitální napájení od IR se 70A Power Stage
• Pokročilý návrh napájení s žebrovanými chladiči, rozšířenými heatpipe a černým zadním plátem
• Intel® Thunderbolt™ 3 - USB-C, které zvládne vše
• Duální 10Gb/s Intel® X550-AT2 LAN serverové úrovně s cFosSpeed
• Vestavěná Intel® WiFi 6 AX200 802.11ax 2T2R a BT5 se dvěma anténami AORUS Antenna
• Pokročilý audio kodek ALC1220-VB s odstupem s/š 114 dB (vzadu)/ 110 dB (vpředu) pro mikrofon a kondenzátory WIMA Audio
• Exkluzivní AORUS Gen4 AIC adaptér pro další čtyři PCIe 3.0 x4 NVMe M.2 sloty
• USB TurboCharger pro podporu rychlého nabíjení mobilních zařízení
• RGB FUSION 2.0 s vícezónovými adresovatelnými LED, podpora adresovatelných LED a RGB LED pásků
• Smart Fan 5 s několika teplotními senzory, hybridní headery pro ventilátory, funkcí FAN STOP a detekcí hluku.
• Aktualizace BIOSu Q-Flash Plus bez osazeného procesoru, paměti i grafické karty
• Připravena na paměť Intel® Optane™ Memory

Chipset: Intel X299
Revize: 1

Rozměrový formát: E-ATX, 305 x 275 mm
Podpora pro procesory: Intel® Core™ i7-7800X a Intel® Core™ i9 X series
Patice procesoruLGA2066

Pozice na paměti: 8 x DDR4 DIMM
Podpora pro paměti: DDR4 4333(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2933/2666/2400/2133 MHz
Max.velikost operační paměti: až 256 GB pro 48-vláknové procesory
Podpora pro paměti typu: DDR4

Grafická karta: V závislosti na CPU
Zvuková karta: Realtek® ALC1220-VB codec
Síťová karta: Intel® 10GbE LAN chip (10 Gbit/5 Gbit/2.5 Gbit/1 Gbit/100 Mbit), podpora 2 RJ-45 portů
Bezdrátová komunikace:
-Wi-Fi 802.11a/b/g/n/ac/ax, supporting 2.4/5 GHz Dual-Band
-BLUETOOTH 5.0

Rozšiřující sloty:
Pro Intel® Core™ X series 48-lane processory:
-2x PCI Express x16 slots, fungující jako x16 (PCIEX16_1, PCIEX16_2)
-2x PCI Express x16 slots, fungující jako x8 (PCIEX8_1, PCIEX8_2)
Pro Intel® Core™ X series 44-lane processory:
-2x PCI Express x16 slots, fungující jako x16 (PCIEX16_1, PCIEX16_2)
-1x PCI Express x16 slot, fungující jako x8 (PCIEX8_2)
-1x PCI Express x16 slot, fungující jako x4 (PCIEX8_1)
Pro Intel® Core™ X series 28-lane processorsy:
-1x PCI Express x16 slot, running at x16 (PCIEX16_1)
-1x PCI Express x16 slot, running at x8 (PCIEX16_2)
-1x PCI Express x16 slot, running at x4 (PCIEX8_1)

RAID řadič: Podpora režimů RAID 0, RAID 1, RAID 5 a RAID 10

SATA: 6x SATA 6Gb/s
M.2: 3x
USB:
-2x USB Typ-C na zadním panelu
-1x USB Typ-C interní
-3x USB 3.2 Gen 1 na zadním panelu
-5x USB 3.2 Gen 1 (1x na zadním paneu 4x interní)
-2x USB 2.0 interní

Interní porty:
-1x 24-pin ATX main power connector
-2× 8pinové ATX 12V napájecí konektory
-1x VGA_PW power connector
-1× konektor pro procesorový ventilátor
-1× konektor pro ventilátor vodního chlazení procesoru
-4× konektor pro systémové ventilátory
-2× konektor pro systémový ventilátor/čerpadlo vodního chlazení
-2x Addressable LED strip headers
-2x RGB LED strip headers
-3x M.2 Socket 3 connectors
-8× konektor SATA 6 Gb/s
-1x Intel® VROC Upgrade Key header
-1× konektor pro tlačítka a LED na předním panelu
-1x front panel audio header
-1x USB Type-C™ header, with USB 3.2 Gen 2 support
-2x USB 3.2 Gen 1 headers
-1× interní USB 2.0/1.1 konektor
-1x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
-1x noise detection header
-1× propojka Clear CMOS
-1× zapínací tlačítko
-1× tlačítko reset
-1× tlačítko Clear CMOS
-2× konektor pro teplotní senzor
-2× přepínač BIOSu

Externí porty:
-2x DisplayPort In ports
-2x Thunderbolt™ 3 connectors (USB Type-C™ ports, with USB 3.2 Gen 2 support)
-2× anténní konektor SMA (2T2R)
-4x USB 3.2 Gen 1 ports
-2× port RJ-45
-1x optical S/PDIF Out connector
-5x audio jacks

BIOS:
-2× 128 Mb flash
-Licencovaný AMI UEFI BIOS
-Podpora funkce DualBIOS™
-PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Stránky výrobce: https://www.gigabyte.com/Motherboard/X299X-DESIGNARE-10G-rev-10#kf
